絕壓與表壓

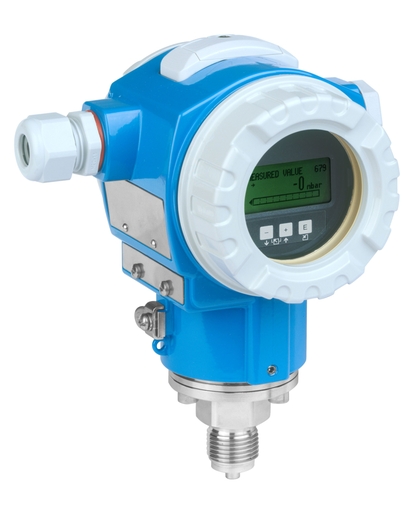

Cerabar PMC71

采用無油陶瓷傳感器的數字式壓力變送器，適用于氣體和液體測量

Cerabar PMC71數字式壓力變送器采用無油電容式陶瓷測量元件，主要用于過程工業和衛生行業，可測量液體和氣體的壓力、液位、體積和質量。PMC71使用耐真空陶瓷膜片，確保測量系統高度安全。量程可調，快速設定功能使調試更簡單，節省成本和時間。設計符合IEC61508標準，滿足SIL2/3功能安全要求。

產品規格參數

測量精度

0.075%

鉑金型：0.05%

過程溫度

-40...150 °C

(–40...302 °F)

壓力測量范圍

100mbar...40bar

(1.5psi...600psi)

過程壓力（絕壓）/最大過壓限定值

60bar (900psi)

主要接液部件

Ceraphire陶瓷

Alloy C合金

316L

Monel

PVDF

最大測量距離

400m (1312ft) H2O

過程膜片的材質

陶瓷

傳感器

100 mbar...40 bar

(1.5...600 psi)

表壓/絕壓

優勢

過載保護——高精度陶瓷傳感器 (99.9% Al2O3)。最適用于真空、腐蝕性和研磨性介質。

HistoROM?/M-DAT 記憶存儲單元，可回溯儀表設定與測量值

通過TüV SüD認證的IEC 61508標準，適用于SIL2/SIL3功能安全等級過程壓力監測（最小…最大…范圍）

從測量薄膜到電子器件的全面功能監控

快速設置菜單可快速設置基本調試參數，菜單引導式操作，提供高級故障診斷功能

氣密引線提供標準的第二道防線

可選安裝閥組：并做打壓測試

應用領域

雙腔室鋁或不銹鋼 (316L) 外殼

過程連接：始于 1.5" 螺紋, 法蘭, 卡箍式或衛生型過程連接

溫度范圍： -40 至 +150°C (-40 至 +302°F)

壓力范圍：+100mbar 至 +40bar (+1.5 至 +600psi)

精度范圍：±0.05%, "鉑金版" ±0.025%

國際防爆認證, WHG溢出保護, SIL, 衛生型認證, 船級認證

特征和規格

壓力

連續液位測量

測量原理

絕壓和表壓

特點

數字式變送器，帶陶瓷傳感器

模塊化變送器

長期穩定性高

通過自診斷功能提升安全性

第二層過程安全柵

供電電壓

4...20mA HART

10.5...45V DC（非防爆）：

Ex ia：10.5...30V DC

PROFIBUS PA：

9...32 V DC（非防爆）

FOUNDATION Fieldbus：

9...32 V DC（非防爆）

參考測量精度

標準型：0.05%；

鉑金型：0.025%

長期穩定性

0.05% URL /年
